適用於客戶特定編碼器安裝的拉線式機械裝置
Micro-Epsilon 的 wireSENSOR 機械設計用於安裝增量式和絕對式編碼器。它們可讓您單獨決定介面、解析度和連接類型，並適用於進一步的訊號處理。高品質的精密元件及其堅固的設計，即使在嚴苛的工業使用條件下，也能確保高度的操作安全性和長效的使用壽命。對於涉及大量元件的系列應用，我們開發並製造量身訂做的 OEM 設計

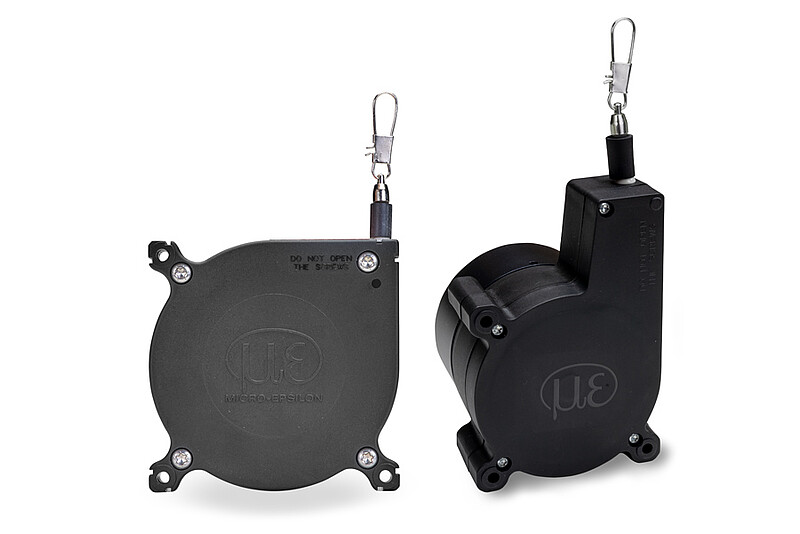

MK wireSENSOR 機構的設計可輕鬆安裝增量式或絕對式編碼器。因此，使用者可以單獨選擇介面、解析度和連接類型。由於其精巧的設計，這些機構也可以整合到有限的安裝空間中
產品特性
- 測量範圍 (mm)： 1,500 | 2,400 | 2,500 | 3,500 | 5,000 | 8,000
- 線性度 ± 0.01 % FSO
- 輸出類型：取決於編碼器
- 幾乎可以安裝任何編碼器
- 堅固的塑膠外殼
- 高品質精密元件
- 可依需求提供 OEM 機型
下載
- Catalog wireSENSOR draw-wire mechanics (Draw-wire mechanics for installation of rotary encoders) (pdf, 2.66 MB)
- Operating Instructions, wireSENSOR, WPS Draw-Wire Mechanics (pdf, 973.34 KB)
- Setup Guide wireSENSOR WPS series, mechanism (pdf, 642.90 KB)
- Operating Instructions wireSENSOR WPS, Draw-wire Mechanisms K100-M (pdf, 1.75 MB)
- Setup Guide wireSENSOR WPS series, mechanisms K100-M (pdf, 2.77 MB)
- CAD file 3D-model "WPS mechanics", STEP (zip, 3.70 MB)

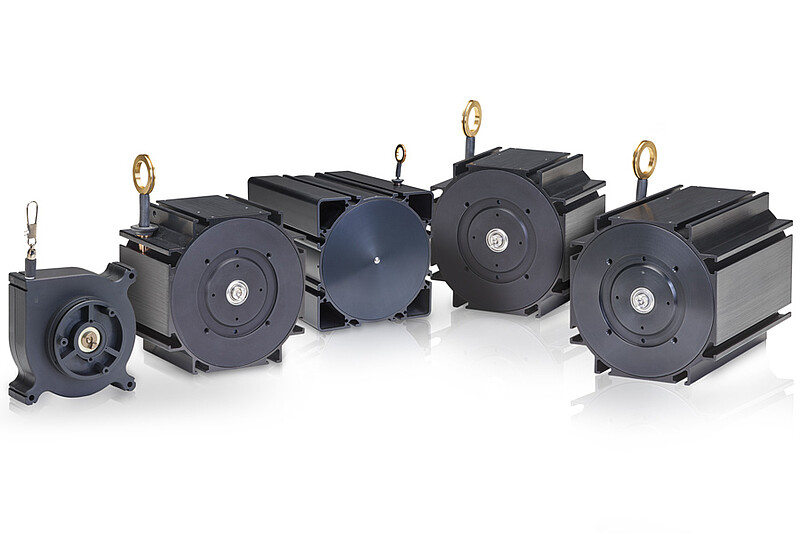

P60、P96、P115 和 P200 系列的 wireSENSOR 機械設計可輕鬆安裝增量式或絕對式編碼器。因此，使用者可以單獨選擇介面、解析度和連接類型。堅固的鋁金屬外殼使這些機械裝置成為工業環境的理想選擇
產品特性
- 測量範圍 (mm)： 1,500 | 3,000 | 5,000 | 7,500 | 10,000 | 15,000 | 30,000 | 40,000 | 50,000
- 線性度 ± 0.01 % F.S.O.
- 輸出類型：依編碼器而定
- 幾乎所有編碼器都可安裝
- 堅固的鋁質外殼
- 高品質精密元件
- 可依需求提供 OEM 機型
下載
- Catalog wireSENSOR draw-wire mechanics (Draw-wire mechanics for installation of rotary encoders) (pdf, 2.66 MB)
- Operating Instructions wireSENSOR take up spool (Z60 / P96 / P115 / P200) (pdf, 1.53 MB)
- Setup Guide draw wire sensor take up spools (pdf, 469.91 KB)
- Operating Instructions wireSENSOR mechanism P85 (pdf, 1.08 MB)
- Setup Guide wireSENSOR mechanism P85 (pdf, 615.11 KB)
- CAD file 3D-model "WDS mechanics", STEP (zip, 2.86 MB)
- CAD file 3D-model "wireSENSOR accessories", STEP (zip, 112.92 KB)
