新世代高精度線上 3D 測量技術

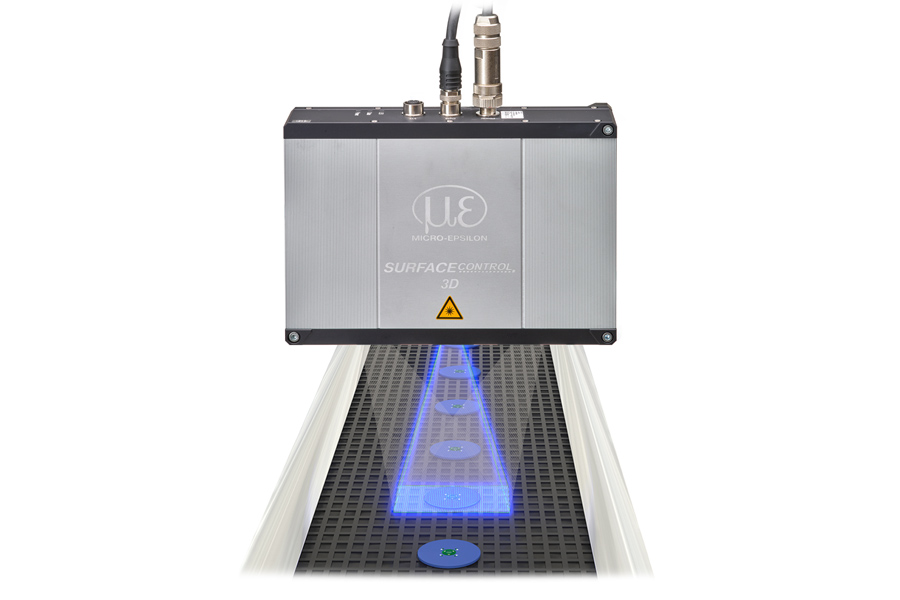

高精度 surfaceCONTROL 3D 3500 結構光感測器可用於自動光學檢測漫反射表面上的幾何、形狀和表面。surfaceCONTROL 3D 3500 因其精巧的設計、高量測精確度與高資料處理速度而脫穎而出。此感測器的 Z 軸重複性高達 0.25 µm，為高精度線上 3D 量測建立了新標準。即使是最微小的平面度和高度偏差，也能可靠地檢測出來。兩種機型涵蓋不同的量測範圍。
新世代 3D 量測

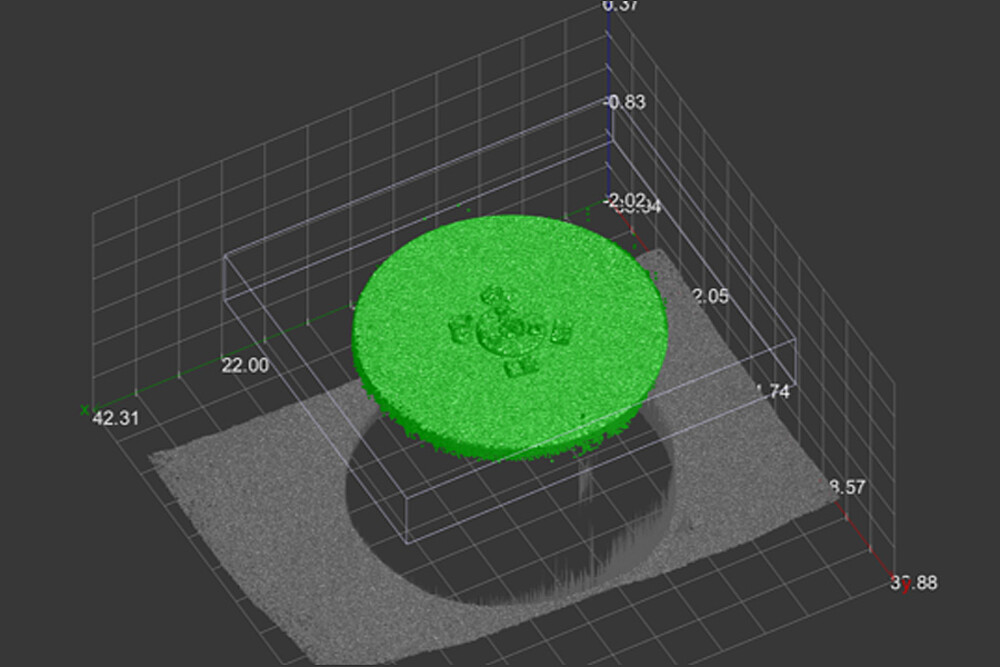

除了通過 Gigabit Ethernet 進行快速數據輸出外，此感測器還提供一個額外的數位 I/O 接口。2D/3D Gateway II 支持 EtherNet/IP、PROFINET 和 EtherCAT 連接。功能強大的軟體可實現精確的3D測量和表面檢測。GigE Vision 兼容性還能輕鬆整合到第三方圖像處理軟體中。用於客戶軟體整合的綜合 SDK 使軟體包更加完善。
應用實例:
- 三維幾何檢測和形狀檢測
- 形狀、位置和表面檢測
- 缺陷檢測
- 3D 文本識別和精細結構檢測
- 電子元件檢測
以最高精度進行 3D 量測 - surfaceCONTROL 3500-30

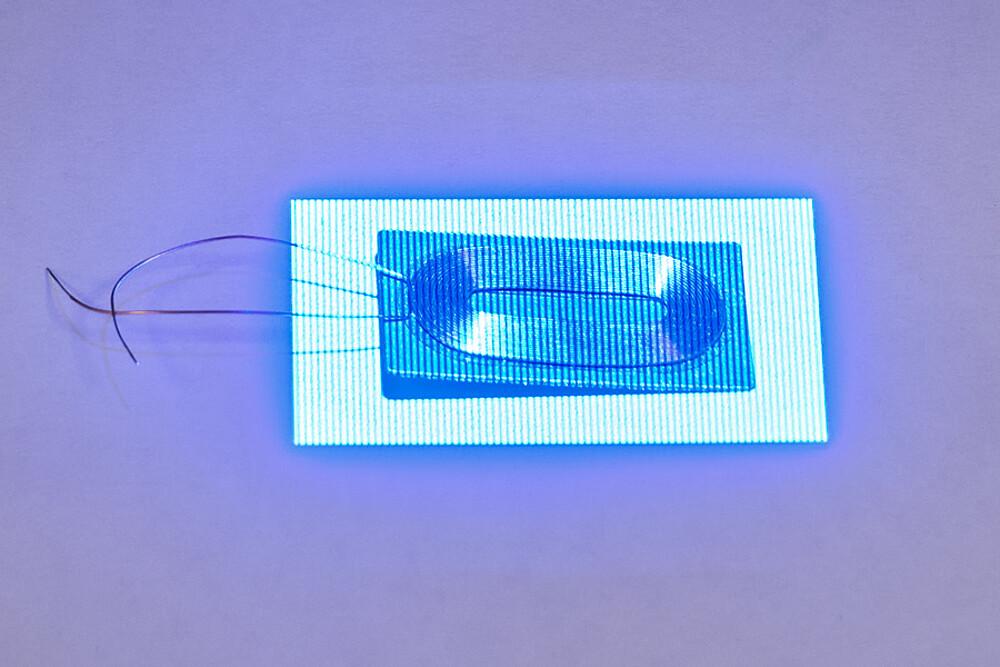

surfaceCONTROL 35x0-30 擁有 30 x 18.5 mm 的小量測面積，能以最精確可靠的方式偵測最細微的幾何形狀和表面結構。高 Z 軸解析度與精確的重複性，讓此 3D 感測器成為市場上最精確的 3D 結構光感測器。此外，量測物件的工作距離可達 130 mm。高達 8 µm 的 XY 解析度可更精確地偵測最細微的細節。
測量範圍大，精度優異 - surfaceCONTROL 3500-240
surfaceCONTROL 35x0-240 的測量範圍最大可達 245 x 180 mm，能以高精度捕捉較大的目標上的結構和細節。由於其 Z 軸的測量範圍高達 240 mm，此感測器是大量測應用的理想選擇。極高的 Z 軸解析度與大面積的測量範圍結合，可在廣泛的應用中達到最高精準度，例如測試燃料電池的雙極板或機器人應用。
用於 3D 測量任務和檢測的 3DInspect 軟體

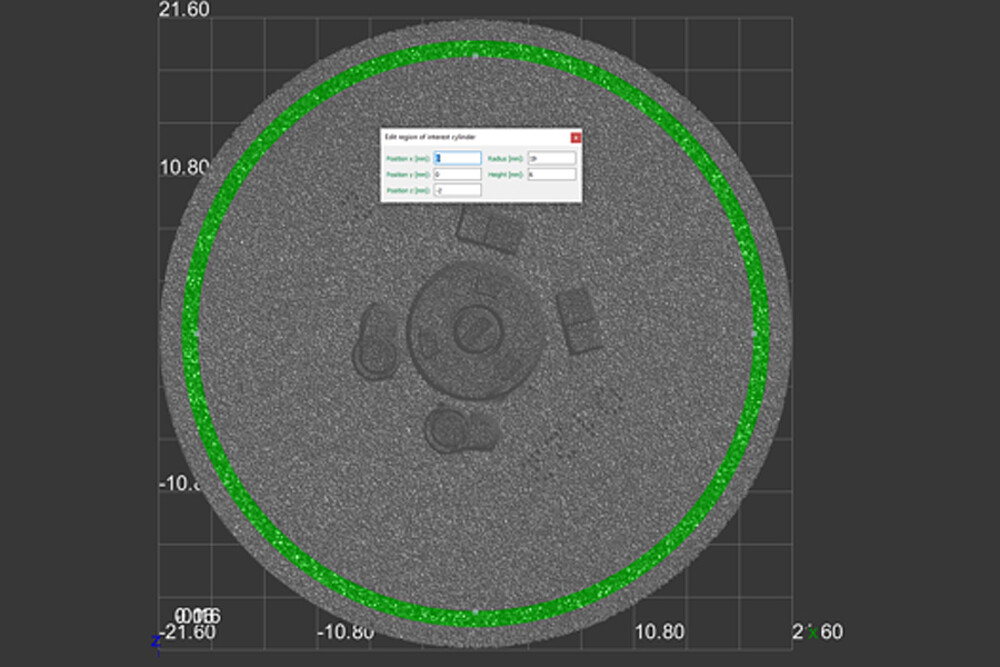

3DInspect 軟體是用於感測器參數設置和工業測量任務的強大工具。此軟體通過Ethernet傳輸感測器的測量數據，並以3D形式提供數據。這種3D數據可通過 PC 上的 3DInspect 測量程序進行進一步處理和評估，必要時還可記錄並通過Ethernet傳輸到控制單元。如有需要，還可通過軟體保存這些 3D 數據。此外，還可以通過軟體對感測器進行設置。在與自動化接口連接時，可使用 SC3510 感測器的功能擴展 3DInspect Automation，其中還包括全面的數據記錄。
