專用於金屬或粗糙表面的雷射位移計

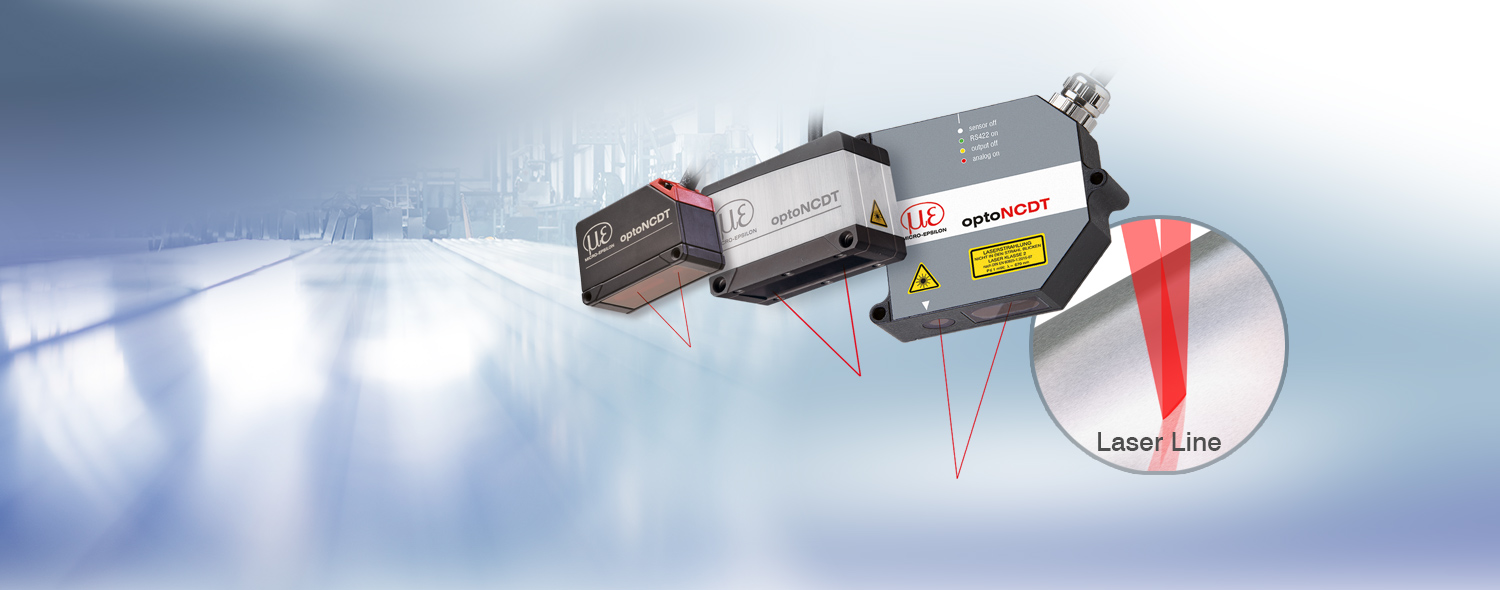

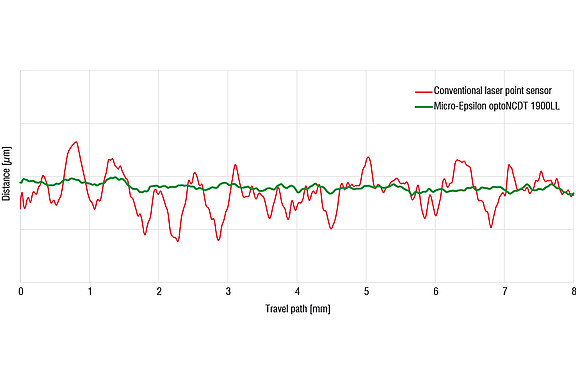

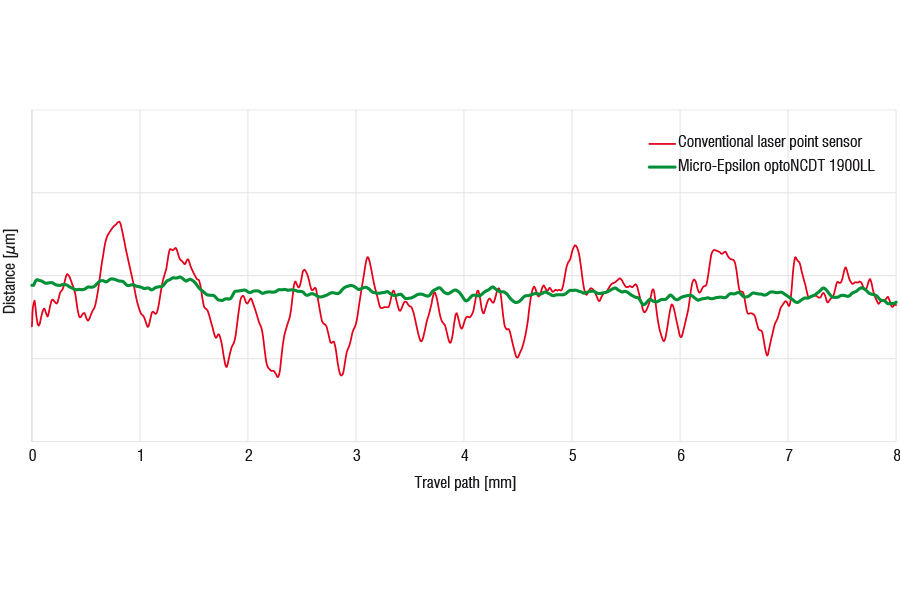

optoNCDT LL系列 寬光點位移計 可產生寬度僅為幾毫米的橢圓形光斑，就像一條短短的 "雷射線" (Laser Line)。這種橢圓形光斑可以補償不均勻的表面結構和所謂的 "散斑"效應，金屬表面的 "散斑"效應特別明顯。結合特殊的軟體算法，可濾除由表面粗糙度、缺陷、壓痕或孔洞引起的干擾。這樣就能獲得穩定而精確的測量結果。
可對有結構和金屬表面進行穩定測量
optoNCDT LL 位移感測器有多個系列，具有不同的測量範圍、測量速率和精度。 它們用於在結構化表面上進行精確距離量測。
若要對於表面細節和表面結構進行精密量測，則極小光點雷射的 optoNCDT 感測器和藍色光源雷射感測器才是首選。

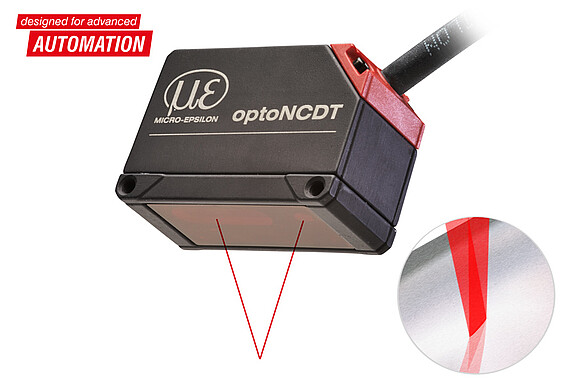

精巧的 optoNCDT 1420 LL 雷射感測器專為測量閃亮的金屬表面和粗糙表面而設計。橢圓形光斑類似於一條短雷射線，可以更好地補償紋理和粗糙度等不平整現象。特殊的軟體演算法可濾除表面粗糙度、缺陷、凹陷或最小孔洞造成的干擾。
產品特性
- 帶有特殊透鏡的雷射感測器，具有橢圓形光斑（短雷射線）
- 精確測量金屬表面和結構表面
- 主動表面補償功能給快速變化表面 (ASC)
- 整合式控制器
- 測量範圍 10 | 25 | 50 mm
- 線性度從 8 µm
- 取樣速度最快達 8 kHz
- 數位接口(整合): RS422 (16 bit)
- 數位接口(通過接口模塊連接，可選配): PROFINET, EtherNet/IP, EtherCAT
- 類比輸出

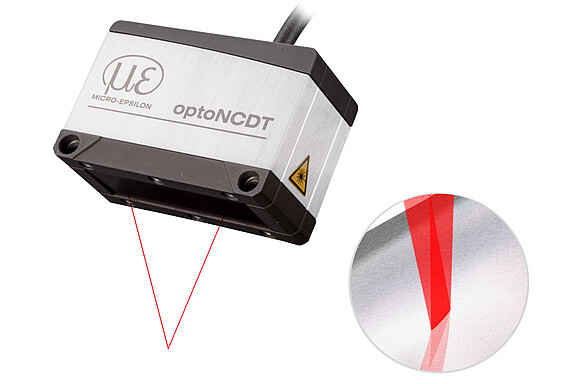

optoNCDT 1900 LL 雷射感測器專為測量閃亮的金屬表面和粗糙表面而設計。因其雷射線較小，可對閃亮的金屬表面和結構化物體進行精確測量。由於體積非常小巧，感測器還可以整合到有限的安裝空間內。
產品特性
- 帶有特殊透鏡的雷射感測器，具有橢圓形光斑（短雷射線）
- 適用於金屬、結構化表面的靜態和動態距離測量，以及專為快速變化表面所設計的主動表面補償功能 (ASC)
- 尺寸小巧的感測器與整合式的控制器
- 測量範圍 2 | 6 | 10 | 25 | 50 mm
- 線性度從 1 µm
- 重複精度 0.1 µm
- 取樣速度最快達 10 kHz
- 接口: analog output, RS422, PROFINET, Ethernet/IP, EtherCAT
- 進階表面補償功能給快速變化的表面
下載
- Data sheet optoNCDT 1900LL (pdf, 1.56 MB)
- Data sheet optoNCDT 1900LL with Industrial Ethernet interface (pdf, 2.78 MB)
- Setup Guide optoNCDT 1900 / 1900LL (pdf, 2.27 MB)
- Setup Guide optoNCDT 1900-Industrial Ethernet (pdf, 1.36 MB)
- Operating Instructions optoNCDT 1900 (pdf, 8.42 MB)
- Operating Instructions optoNCDT 1900-EtherCAT (pdf, 5.22 MB)
- Operating Instructions optoNCDT 1900 EtherNet/IP (pdf, 5.38 MB)
- Operating Instructions optoNCDT 1900 PROFINET (pdf, 5.89 MB)
- Setup Guide Protective Film optoNCDT 1900 (pdf, 662.70 KB)
- CAD file 3D-model optoNCDT ILD1900 (zip, 18.50 MB)
- Electronic Data Sheet file optoNCDT 1900 (zip, 4.98 KB)
- Firmware update ILD1900 V18.0 (U_18.0-97) (zip, 2.32 MB)
- Firmware update for ILD1900-EtherCAT V1 (U-ECAT_20.02-107) (zip, 2.99 MB)
- ESI Device Description for ILD1900-EtherCAT (zip, 7.70 KB)
- Firmware update for ILD1900-EtherNet/IP V1 (U-ENIP_14.0-14.0-85) (zip, 3.58 MB)
- ESD Device Description for ILD1900-EtherNet/IP (zip, 5.05 KB)
- Firmware update ILD1900-PROFINET version 014.000 (zip, 3.61 MB)
- sensorTOOL V2.2.0 (exe, 18.11 MB)
- MEDAQLib V5.5.0 (zip, 23.09 MB)

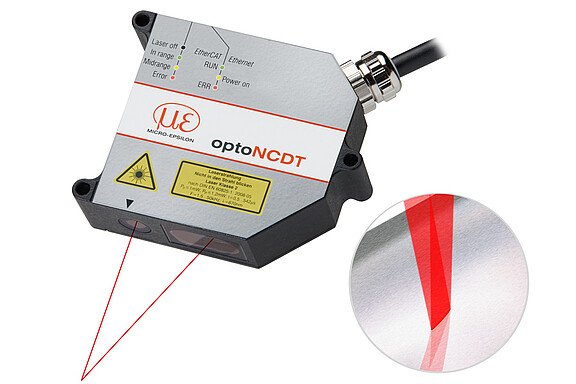

optoNCDT 2300LL 雷射感測器在目標表面上投射的不是一個普通的雷射點，而是一條非常細小的雷射線。這雷射光線使 optoNCDT 2300LL 特別適合在光亮、多孔和粗糙表面上進行精確的位移和距離測量。高達 49 kHz 的高測量速率確保了高速過程中的可靠測量。雷射感測器的參數設置通過乙太網路接口的web介面進行。此web介面提供了許多評估和處理測量值和訊號的功能。
產品特性
- 帶有特殊透鏡的雷射感測器，具有橢圓形光斑（短雷射線）
- 適用於金屬、結構化表面的靜態和動態距離測量，以及專為快速變化表面所設計的主動表面補償功能 (ASC)
- 尺寸小巧的感測器與整合式的控制器
- 測量範圍 2 | 10 | 20 | 50 mm
- 線性度從 0.6 µm
- 解析度 0.03 µm
- 取樣速度最快達 49.140 kHz
- 進階即時表面補償功能(A-RTSC)
- 接口: Ethernet, EtherCAT, RS422, Profinet, EtherNet/IP, 類比輸出 (經由C-Box)
