適用於大量測範圍的 3D 快照感測器
surfaceCONTROL 3D 2600 系列型號能以快速、全視野且非接觸的方式擷取大型構件。其量測視野高達 650 × 495 mm，工作距離介於 475 至 1250 mm 之間，非常適合用於線上全檢（Inline）、線邊檢測（At-line）或機器人上的自動化 3D 檢測。
大量測範圍可可靠擷取不同的構件高度、變化的物體位置與大型幾何形狀。因此，該感測器非常適合大面積表面檢測，以及瑕疵、形狀與幾何檢測。

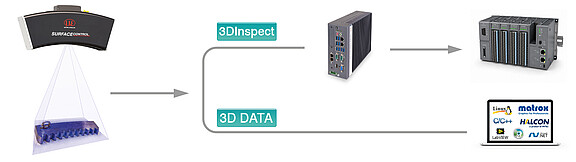

得益於 GigE Vision/GenICam 與工業介面，感測器可輕鬆整合至自動化檢測流程中。
特性
- 大至 650 × 495 mm 的大量測範圍，單次曝光即可實現大型構件的全視野檢測
- 具備高達 300 mm 的大量測範圍深度，可可靠擷取不同的構件高度
- 得益於極高的 Z 軸重複精度，能檢測出最微小的高度與表面偏差
- 短週期時間與線上全檢（Inline）：擷取時間僅需 0.25 秒起
- 整合式控制器可減少硬體需求、佈線與整合工作量
- 採用 LED 光源的非接觸式 3D 快照量測
- 用於精確量測與檢測任務的校準 3D 資料
- 支援 GigE Vision / GenICam 的 Gigabit Ethernet
- 透過 PROFINET、EtherCAT 與 EtherNet/IP 進行直接通訊
- 非常適合大型構件、機器人應用與線上檢測流程

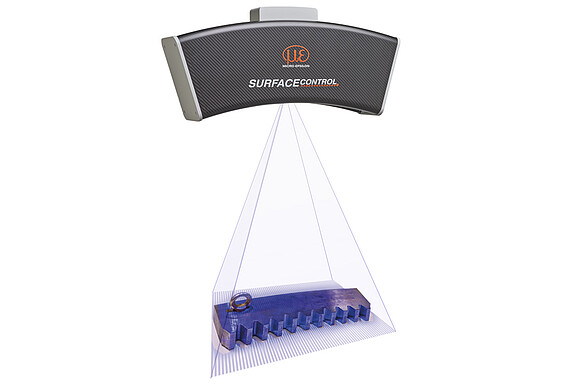

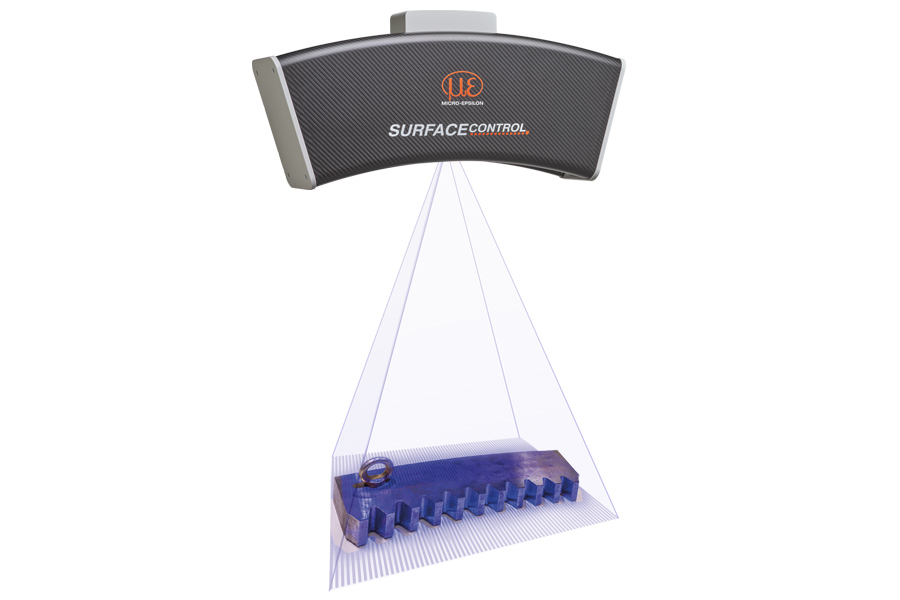

即使在大量測範圍下仍具備極高的 Z 軸精度
surfaceCONTROL 3D 2600 將大量測範圍與高 Z 軸重複精度結合，即使面對大型構件也能實現精確的 3D 檢測。這有助於執行可靠的目標值/實際值比較、OK/NOK 判定以及製程與生產監控任務。

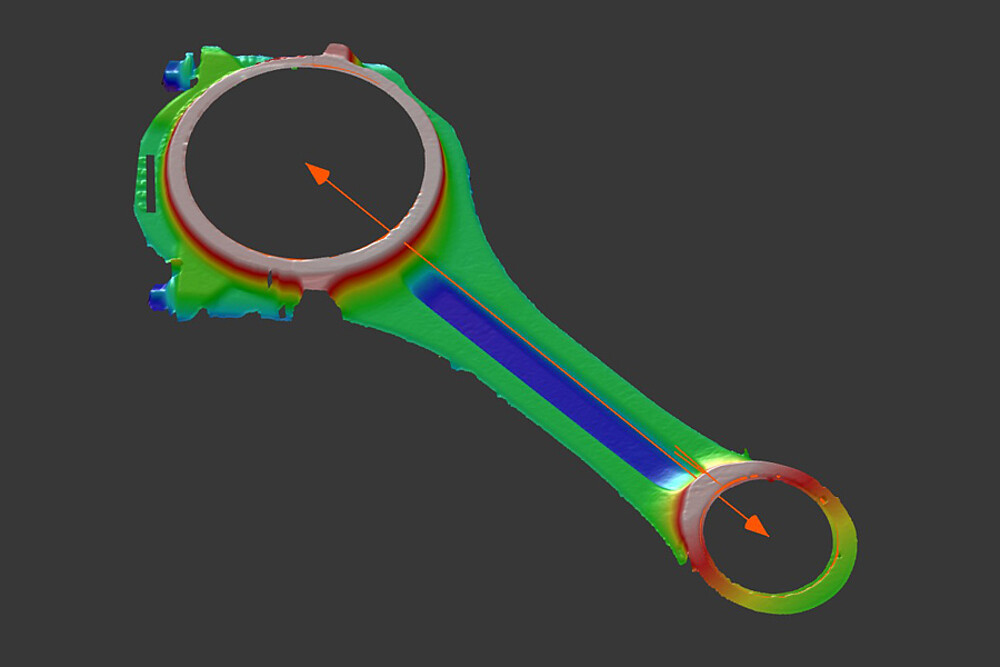

全視野 3D 資料特別適用於形狀與幾何檢測、檢測平整度偏差、翹曲、局部形狀誤差和表面不規則性，以及大型量測物體的瑕疵檢測。因此，該感測器可支援客觀的品質管制，並有助於降低廢品率。

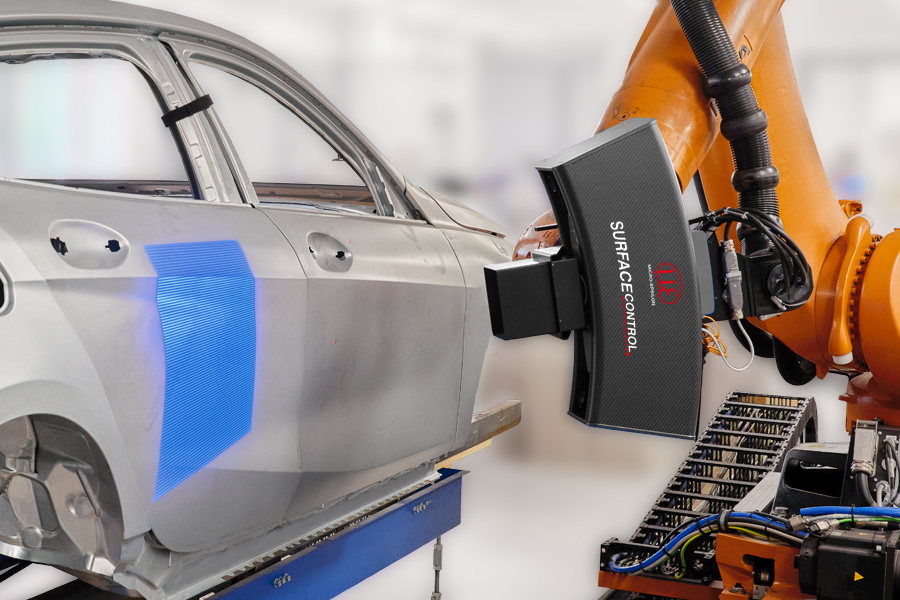

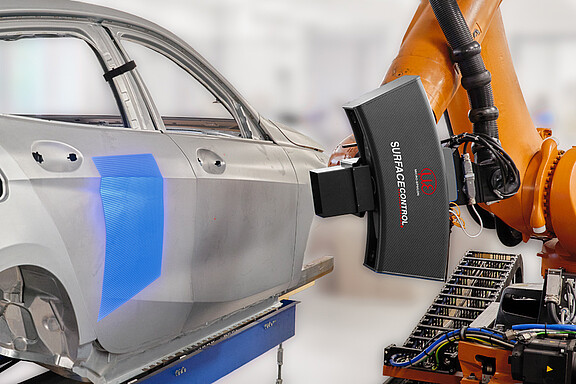

工業製程的高速 3D 擷取
surfaceCONTROL 3D 2600 能在最短時間內擷取 3D 資料。極短的擷取時間縮短了量測物體必須保持靜止的時間，進而支援自動化製程中的高速檢測流程。
短處理時間同時確保了計算出的 3D 資料能迅速用於後續評估、品質決策或製程控制。這使得該感測器非常適合線上全檢（Inline）、線邊檢測（At-line）或機器人上的自動化檢測任務。
Wide range of measurement and inspection tasks

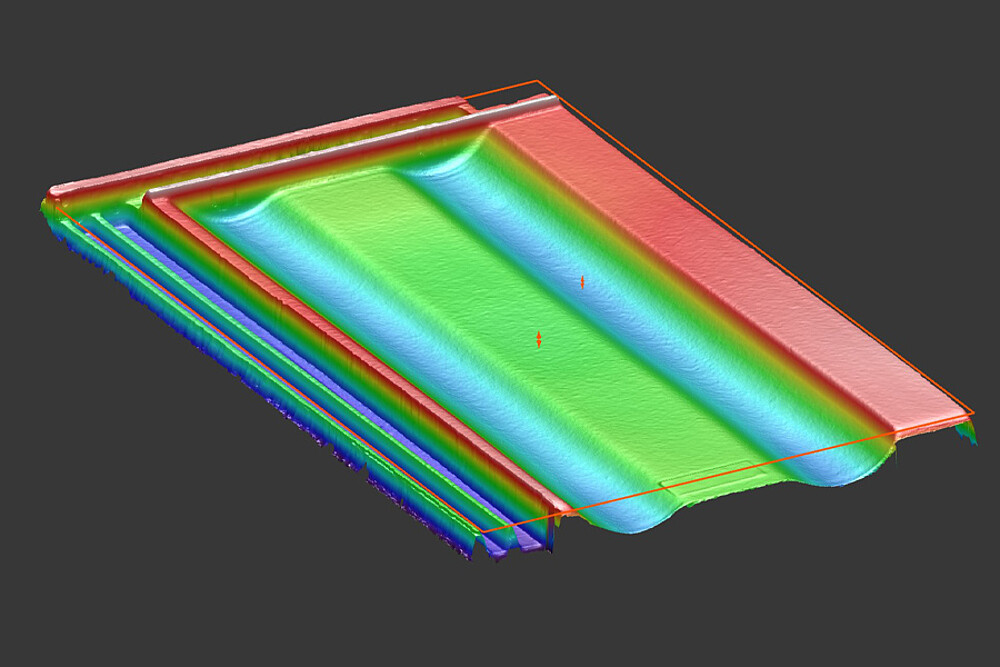

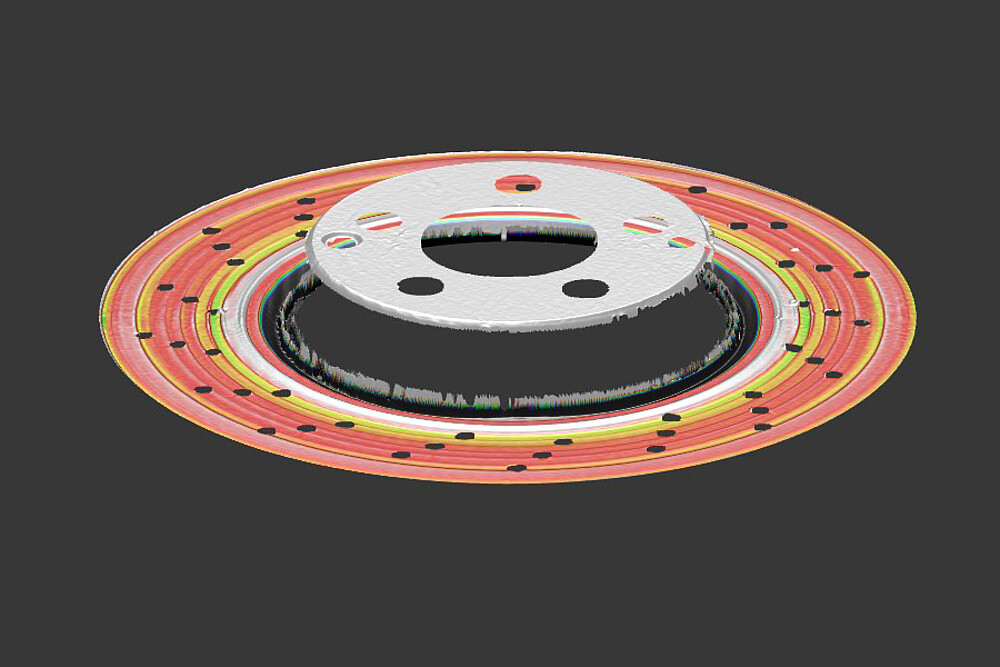

surfaceCONTROL 3D 感測器適用於工業品質保證中多元化的量測與檢測任務。它們能可靠地擷取形狀、輪廓、高度、平整度與幾何特徵，以及個別元件的位置、存在性與完整性。此外，它們還能進行全視野表面檢測，並使 3D 點雲中的局部偏差（如凹陷、缺口、隆起、窪坑或其他瑕疵）變得可視化與可量測。
適用於大面積檢測任務的大量測範圍

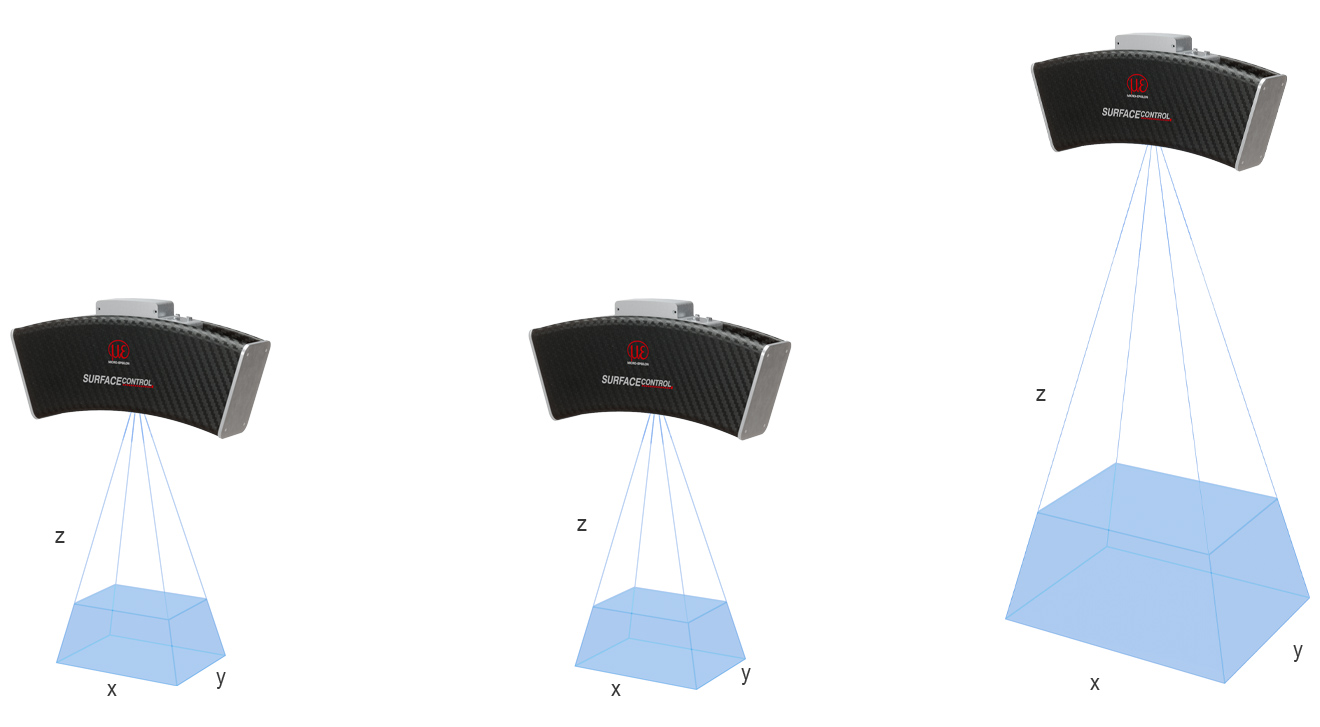

surfaceCONTROL 3D 2600 專為大型量測物體所設計。根據型號的不同，在量測範圍中心可提供 300 × 220 mm、400 × 300 mm 或 575 × 435 mm 的量測視野。在量測範圍末端，更可檢測高達 650 × 495 mm 的量測視野。
應用範例
